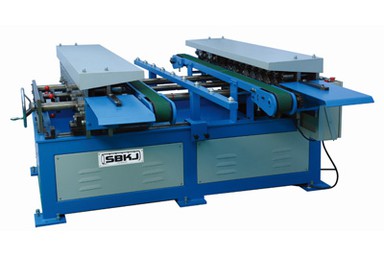

Hvac Flange ڈکٹ تشکیل کاٹنے والی مشین

تفصیلات:
1) تکنیکی تشکیل
ڈیکوائلر--- گائیڈ ڈسپلیسمنٹ ---بنانا---ناپنے اور کاٹنا---رن آؤٹ ٹیبل
2) ڈیکوائلر:
1. اندرونی اخراجات کا طریقہ، لوڈ بیئرنگ 1T
2. بجلی کے بغیر کنڈلی
3. کوائل کا اندرونی قطر: 450--530 ملی میٹر
4. کنڈلی کا بیرونی قطر: 1200 ملی میٹر سے کم یا اس کے برابر
3) گائیڈ کی نقل مکانی:
1. گائیڈ کی نقل مکانی کی چوڑائی: 55 ملی میٹر----200 ملی میٹر
4) فریم کی تشکیل:
1. خام مال: جستی سٹیل، کم کاربن سٹیل: مثال کے طور پر Q 235
2 .موٹائی : 0.6 ملی میٹر-1۔{4}} ملی میٹر
3 خام مال کی چوڑائی: 80 ملی میٹر-120 ملی میٹر
4 .فریم کی قسم دیوار کی قسم ہے۔
5. تشکیلاتی سیٹ: 17 سیٹ
6. مین شافٹ کا قطر￠42 ملی میٹر، شافٹ کا خام مال 40Cr ہارٹ ڈیلنگ
7. رول GCr15 کا خام مال، یہ سب دل کے معاملات کے ساتھ، HRC56-62
8 بنانے کی رفتار: 8m/m
9 مربع پیمائش پر قبضہ کریں: لمبائی X چوڑائی 15 میٹر X 2 میٹر
10 موٹر کی طاقت 3.5 کلو واٹ، کمی گیئر ZQ250 کی قسم، 4.3.11 کولنگ اور چکنا کرنے والے مائع کی بہاؤ کی شرح: 120L/منٹ
5) کاٹنا اور پیمائش کرنا:
1. موٹر کی کاٹنے کی طاقت: 2 کلو واٹ
2. کاٹنے کی رفتار آزادانہ طور پر ایڈجسٹ کیا جا سکتا ہے
3. ایئر سورس: 0.9 مکعب فی منٹ، 0.5~0.7 MPa
